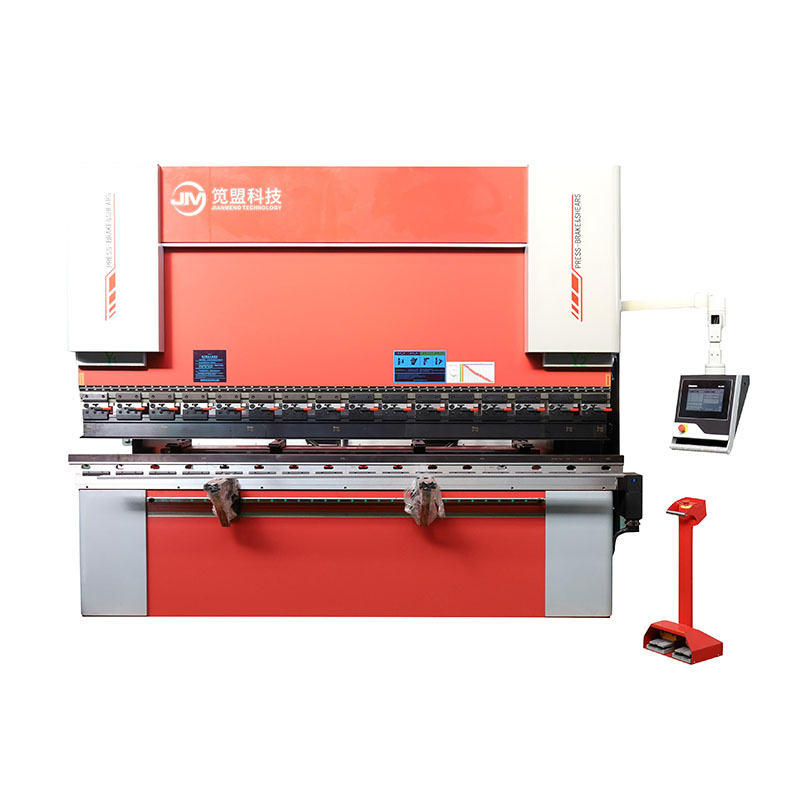

JM fabrikatzaile txinatarrak fabrikatutako Prentsa-balazta hidraulikoa aukerarik onena da startup-enpresarentzat dirua aurrezteko edo makina modu errazean erabili nahi duen edonorentzat.

Makina-eredua eta aginte-ardatz kopurua

Kontrol-ardatz kopurua: 4+1

Tolestura adimendun manipulatzailearen interfazearen funtzio erreserbatua

Makinaren konfigurazio nagusia

WE67K makina elektrohidraulikoaren gorputz berezia, zahartze eta normalizazio tratamendua.

Atzeko tapoia errendimendu handiko serbo motor eta bola-torlojua ditu.

Holandar estandarra DELEM-DA53T CNC sistema guztiz integratua.

1 tona bereko goiko eta beheko molde estandar multzoa (beheko moldea tolestu produktuen arabera diseinatuta dago).

Prentsa-balazta hidraulikoaren inportatutako osagarri nagusiak

- CNC sistema: Herbehereak DELEM

- Sistema hidraulikoa: Rexroth

- Sare-erregela: GIVI

- Presio handiko olio-ponpa: SUNNY

- Behe-tentsioko aparatuak: Schneider

- Olio-hodiaren juntadura: DEGUO

- Zigilua: Parker

Makinaren parametro tekniko nagusiak:

Makinen egituraren ezaugarriak eta konfigurazio estandarra

Markoa altzairuan soldatuta dago, barneko tentsioa normalizatuz eta maiztasun handiko bibrazioak ezabatuz, makina-erremintaren zehaztasun orokorra bermatuz, zurruntasun onena, bihurriduraren aurkako eta okertzearen aurkako gaitasun bikaina izanik. Lanpostuko plaka lodiagoak eta irristagailu lodiagoak makina oso zurrun bihurtzen dute. Hori dela eta, okertzean, irristailuaren eta laneko mahaiaren deformazioa oso txikia da eta piezak linealtasun eta angelu-uniformitate bikainak ditu.

Erabili zoru-fresatzeko makina handia eta behin-behineko mekanizazio-metodoa soldadura integralaren ondoren, doitasun-mekanizazioa egiteko, mekanizazio-zehaztasuna bermatzeko.

Prentsa-balazta hidraulikoaren ekipoen ezaugarri teknikoak

Alemaniako Rexroth makinaren sistema hidrauliko berezia (serbo sinkronizazio proportzionala elektro-hidraulikoa kontrolatzeko sistema) onartzen da. Sistema posizioa kontrolatzeko sistema bat da, begizta itxia motakoa. Sare-erregelaren bidez diapositiba-blokearen sinkronizazio-errorea dinamikoki detektatzen du. Zenbakizko kontrol-sistemaren serbo balbula elektro-hidraulikoak diapositiba-blokearen sinkronizazio-errorea zuzentzen du, beraz, irristagailu-blokea beti egon dadin paralelo lan-bankuarekin karga partzial osoaren baldintzapean. Bloke irristagarriaren zehaztasun sinkronikoa ≤±0,02 mm da.

Zenbakizko kontrol-sistemak balbula proportzionalaren irekiera-tamaina kontrolatzen du, eta balbula proportzionalak ezkerreko eta eskuineko olio-zilindroen olioaren sarrera erregulatzen du. Y1 eta Y2 ardatzak -- irristada blokearen ezkerreko eta eskuineko aldeak, hurrenez hurren, ATEK konpainia europarraren doitasun handiko sare lineal eskala (Y1-Y2) GIVI hornituta daude, txirristaren arteko distantzia zehatza neurtzeko erabiltzen dena. blokea eta lan mahaia. Sare-eskala eta zutabea leun konektatuta daude, eta zutabearen deformazioak ez du posizioan eragingo. Posizio-datuak berehala CNC sistemara itzultzen dira, irteerako serbo-balbularen kontrol-seinalea (S1-S2) kalkulatu dezakeena. Horrela, graduatzailearen kokapen-zehaztasuna ≤±0,02 mm da.
